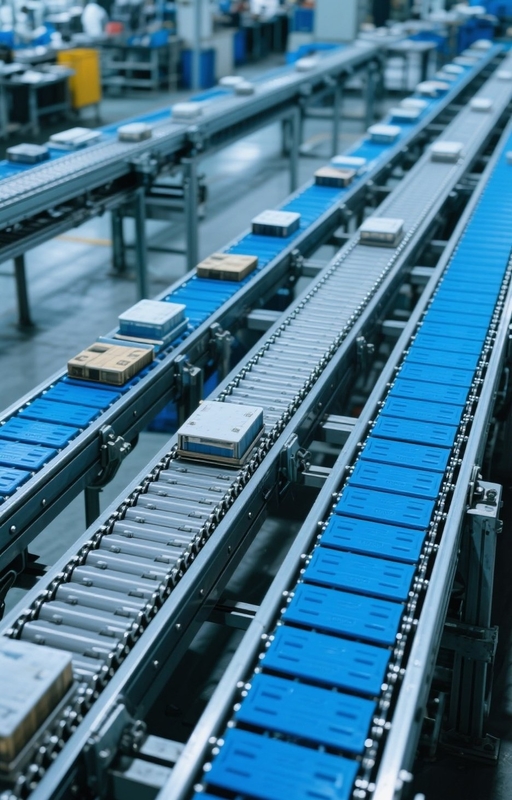

Linee di trasporto a catena di piastre di precisione per l'assemblaggio automatizzato ottimizzato

Linea trasportatore a catena a piastre / Linea trasportatore a catena a piastre /Linee di produzione automatizzate

Definizione

Campo di applicazione del prodotto

Produzione di elettrodomestici:

 come frigoriferi, lavatrici, unità esterne di condizionatori e altre linee di assemblaggio di grandi apparecchiature, per il trasporto di componenti e prodotti finiti.

Assemblaggio meccanico:

 È adatto per il trasporto di parti pesanti come motori, riduttori, ecc. per facilitare le operazioni di assemblaggio.

Produzione automobilistica:

 svolge un ruolo importante nelle fasi di saldatura della carrozzeria e di assemblaggio del telaio, e può trasportare parti della carrozzeria, parti del telaio e così via.

Industria alimentare:

 può essere utilizzato per il trasporto di scatole di imballaggio e grandi contenitori, nonché per collegamenti di pulizia meccanizzati, come la pulizia e il trasporto di frutta e verdura, ed è adatto anche per il trasporto automatico, la distribuzione e l'imballaggio a canale posteriore di cibi in scatola, bottiglie di bevande e altri trasporti in linea.

Smistamento logistico:

utilizzato per il trasferimento di carichi pesanti, l'impilamento automatizzato o il sistema di smistamento per migliorare l'efficienza e l'accuratezza della logistica e della distribuzione.

Vantaggi principali

Elevata capacità di carico:

 con una forte capacità di carico a punto singolo, può posizionare e trasmettere direttamente pezzi grandi e pesanti, come lavatrici, motori, piastre d'acciaio, motori, ecc. Il trasportatore a catena a piastre per impieghi gravosi può raggiungere una capacità di carico di circa 2T.

Superficie di trasporto piatta e stabile:

 le piastre della catena si mordono strettamente l'una con l'altra, formando una superficie di trasporto piatta e liscia con basso attrito, in modo che i materiali possano essere trasportati senza problemi tra le linee di trasporto e possono essere messi direttamente in linea senza la necessità di dime e dispositivi, e possono trasportare tutti i tipi di bottiglie di vetro, bottiglie in PET, lattine, sacchetti e altri materiali.

Velocità di trasporto precisa e stabile:

 la velocità può essere regolata con precisione tramite motore, convertitore di frequenza e sistema di controllo PLC, che può garantire un trasporto preciso e sincronizzato e soddisfare i requisiti di controllo del ritmo nella produzione automatica.

Vari materiali e specifiche:

 la piastra della catena è realizzata in acciaio inossidabile, acciaio al carbonio, catena termoplastica, plastica tecnica e altri materiali, con un'ampia gamma di larghezza, forma e altre specifiche, che possono essere selezionate in base ai materiali di trasporto e ai requisiti di processo per soddisfare le diverse esigenze di diversi settori.

Layout flessibile delle apparecchiature:

 il trasporto orizzontale, inclinato e rotante può essere eseguito su una linea di trasporto e può essere combinato in forme strutturali lineari, inclinate, divise, curve, miste e altre per adattarsi a diversi layout di officina e processi di produzione.

Pulizia e manutenzione convenienti:

 generalmente può essere lavato con acqua o immerso direttamente in acqua, la struttura dell'apparecchiatura è semplice, il carico di lavoro di manutenzione è ridotto e la catena e la piastra della catena e altre parti sono facili da sostituire, il che può ridurre i costi di manutenzione e soddisfare i requisiti igienici dell'industria alimentare, delle bevande e di altri settori.

Composizione strutturale

Unità di alimentazione:

 di solito è composta da motore, riduttore, ecc., che fornisce energia per la linea di trasporto e fa circolare la catena e la piastra della catena.

Catena:

 È la parte di trazione della linea di trasporto a catena a piastre e generalmente adotta una catena a piastre curva speciale a passo lungo, che fornisce la forza di trazione attraverso il movimento ciclico alternativo e aziona la piastra della catena e i materiali a muoversi.

Piastra della catena:

 come parte per trasportare materiali, il materiale ha acciaio al carbonio, acciaio inossidabile, catena termoplastica, acciaio plastico, legno e così via, che può essere deciso in base alle caratteristiche dei materiali trasportati e all'ambiente di utilizzo. Esistono varie forme di piastra della catena, come piastra diritta, piastra curva e così via, e le specifiche di larghezza sono maggiori, la larghezza comune della piastra della catena del trasportatore dritto è 63,5, 82,5, 101,6, 114,3, 152,4, 190,5, 254, 304,8 e così via, e la larghezza della piastra della catena curva è 82,5, 114,3, 152,4, 190,5, 304,8 e così via.

Albero di trasmissione, rullo e pignone:

 l'albero di trasmissione viene utilizzato per supportare e trasmettere la potenza, mentre il rullo e il pignone cooperano con la catena per realizzare il funzionamento e lo sterzo della catena per garantire il normale funzionamento della linea di trasporto.

Dispositivo di tensionamento:

 Viene utilizzato per regolare la tensione della catena per garantire che la catena mantenga la corretta tensione durante il processo di funzionamento e impedire che la catena sia troppo allentata o troppo tesa per influire sull'effetto di trasporto.

Guida:

 fornisce guida e supporto per la piastra della catena e la catena per mantenerli in una posizione stabile durante il processo di funzionamento per garantire la scorrevolezza del trasporto dei materiali.

Principio di funzionamento:

La linea di trasporto a catena a piastre utilizza principalmente una serie di piastre della catena fissate sulla catena di trazione per fornire trazione e utilizza piastre metalliche o piastre di plastica come supporti per guidare i materiali da trasportare lungo la direzione orizzontale, inclinata o rotante. Il dispositivo di alimentazione aziona la ruota a catena per ruotare e azionare la catena per circolare, e la piastra della catena si muove con il movimento della catena, realizzando così il trasporto dei materiali.
