製品詳細
起源の場所: 中国
モデル番号: CHT-BGA-1000C
支払いと送料の条件
最小注文数量: 交渉
価格: 交渉可能
パッケージの詳細: 交渉
受渡し時間: 20 営業日
支払条件: t/t
供給の能力: 10日あたり
PCBサイズ: |
50*50-590*510mm |
PCB 転送方向: |
L-R/R-L |
PCB 輸送高度: |
900±20mm |
材料 ボックスのサイズ (L*W*H): |
50*80*100*300*150*400 |
重量: |
245kg |
限界次元 (L*W*H): |
1835*1060*1700 |
PCBサイズ: |
50*50-590*510mm |
PCB 転送方向: |
L-R/R-L |
PCB 輸送高度: |
900±20mm |
材料 ボックスのサイズ (L*W*H): |
50*80*100*300*150*400 |
重量: |
245kg |
限界次元 (L*W*H): |
1835*1060*1700 |

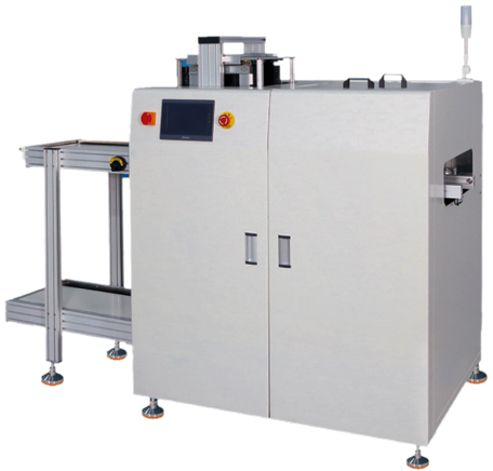

吸着プレートフィーダー
主な機能:
1. SMT生産ラインおよびレーザーマーキング、ラベリング生産ラインの開始時に使用され、下位コンピュータからの信号を受信した後、光沢のあるPCB基板を1枚ずつ生産ラインに送り出します。
2. 吸盤は、位置調整を容易にするために磁石吸着を必要とし、PCB基板を基板の前に配置します。
装置の特長:
1 PLC制御システム
2 制御パネルは真彩色LEDタッチスクリーンです
3 ステップ距離は4種類（10、20、30、40mm）に分割できます
4 基板の吸着と供給の機能があります
5 基板の詰まりを防ぐ特別な防曇構造を備えています
6 方向は左から右または右から左を選択できます
II. 技術パラメータと仕様
1 基板のロード時間は約6秒です
2 マテリアルボックスの交換時間は約20秒です
3 電源と負荷 100-230V AC（お客様指定）単一項目 4 空気圧と流量 4 6bar、最大10リットル/分 5 搬送高さ 920±20mm（お客様指定） 6 搬送方向 左から右または単一項目 300 VA 230V AC（お客様指定）単一、最大300 VA
4 空気圧と流量 4-6 bar、最大10 l/min
5 コンベア高さ 920±20 mm（お客様指定）
6 コンベア方向 左から右または右から左（オプション）
7 PCB厚さ 厚さ 最大0.4 mm
8 ビンの数 上部コンベア：1、下部コンベア：1（お客様指定）
9 ステップサイズの選択 1〜4（mmステップ）
10 PCBサイズ 50*50-590*510mm
11 外形寸法（L*W*H） 1835*1060*1700
12 おおよその重量（kg） 245KG
