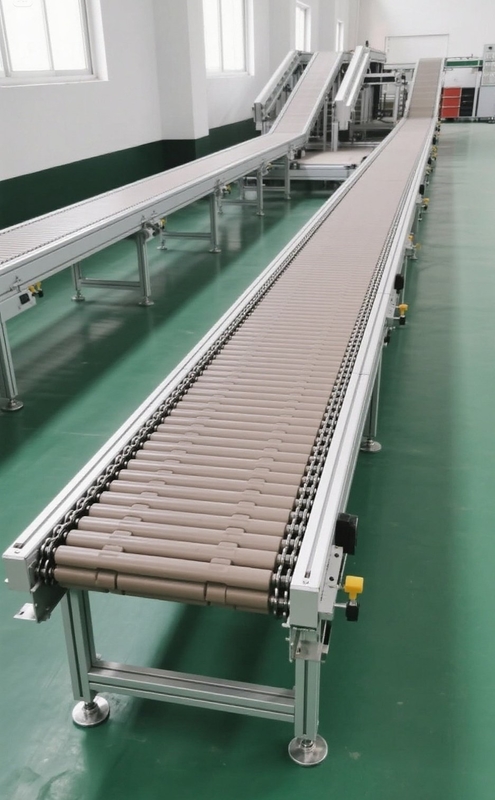

خط مونتاژ زنجیر صفحه ای مقاوم برای اتوماسیون تولید سنگین

 خط مونتاژ زنجیره ای صفحه / خط نقاله زنجیره ای صفحه / خطوط تولید خودکار / خطوط تولید خودکار

تعریف

زمینه کاربرد محصول

ساخت لوازم خانگی:

 مانند یخچال، ماشین لباسشویی، بردهای تهویه مطبوع و سایر خطوط مونتاژ تجهیزات بزرگ، برای انتقال قطعات و محصولات نهایی.

مونتاژ مکانیکی:

 برای انتقال قطعات سنگین مانند موتورها، موتورها، کاهنده ها و غیره مناسب است تا عملیات مونتاژ را تسهیل کند.

ساخت خودرو:

 در مراحل جوشکاری بدنه و مونتاژ شاسی نقش مهمی ایفا می کند و می تواند قطعات بدنه، قطعات شاسی و غیره را منتقل کند.

صنایع غذایی:

 می توان از آن برای انتقال جعبه های بسته بندی و ظروف بزرگ و همچنین پیوندهای تمیز کردن مکانیزه، مانند تمیز کردن و انتقال میوه ها و سبزیجات استفاده کرد و همچنین برای انتقال خودکار، توزیع و بسته بندی کانال پشتی مواد غذایی کنسرو شده، بطری های نوشیدنی و سایر انتقال های درون خطی مناسب است.

مرتب سازی لجستیک:

برای انتقال بار سنگین، سیستم انباشته سازی یا مرتب سازی خودکار برای بهبود کارایی و دقت لجستیک و توزیع استفاده می شود.

مزایای اصلی

ظرفیت بارگیری زیاد:

 با ظرفیت بارگیری تک نقطه ای قوی، می تواند مستقیماً قطعات کار بزرگ و سنگین مانند ماشین لباسشویی، موتورها، صفحات فولادی، موتورها و غیره را قرار داده و منتقل کند. نقاله زنجیره ای صفحه سنگین می تواند به ظرفیت بارگیری حدود 2 تن برسد.

سطح انتقال صاف و پایدار:

 صفحات زنجیره ای به طور محکم با یکدیگر درگیر می شوند و یک سطح انتقال صاف و هموار با اصطکاک کم ایجاد می کنند، بنابراین مواد را می توان به آرامی بین خطوط نقاله منتقل کرد و می توان آنها را مستقیماً بدون نیاز به فیکسچر و وسایل روی خط قرار داد و می تواند انواع بطری های شیشه ای، بطری های PET، قوطی ها، کیسه ها و سایر مواد را منتقل کند.

سرعت انتقال دقیق و پایدار:

 سرعت را می توان با موتور، مبدل فرکانس و سیستم کنترل PLC به طور دقیق تنظیم کرد، که می تواند انتقال دقیق و همزمان را تضمین کند و الزامات کنترل ضربان در تولید خودکار را برآورده کند.

مواد و مشخصات مختلف:

 صفحه زنجیره ای از فولاد ضد زنگ، فولاد کربنی، زنجیره ترموپلاستیک، پلاستیک های مهندسی و سایر مواد ساخته شده است، با طیف گسترده ای از عرض، شکل و سایر مشخصات، که می تواند با توجه به مواد انتقال و الزامات فرآیند انتخاب شود تا نیازهای متنوع صنایع مختلف را برآورده کند.

چیدمان تجهیزات انعطاف پذیر:

 انتقال افقی، شیب دار و چرخشی را می توان در یک خط انتقال انجام داد و می توان آن را به شکل های خطی، شیب دار، تقسیم شده، منحنی، ترکیبی و سایر اشکال ساختاری ترکیب کرد تا با چیدمان های مختلف کارگاه و فرآیندهای تولید سازگار شود.

تمیز کردن و نگهداری راحت:

 به طور کلی می توان آن را با آب شستشو داد یا مستقیماً در آب غوطه ور کرد، ساختار تجهیزات ساده است، حجم کار نگهداری کم است و زنجیر و صفحه زنجیره ای و سایر قطعات به راحتی قابل تعویض هستند، که می تواند هزینه نگهداری را کاهش دهد و الزامات بهداشتی صنایع غذایی، آشامیدنی و سایر صنایع را برآورده کند.

ترکیب ساختاری

دستگاه محرک:

 معمولاً از موتور، کاهنده و غیره تشکیل شده است که نیرو را برای خط مونتاژ فراهم می کند و زنجیر و صفحه زنجیره ای را به گردش در می آورد و کنترل سرعت الکترومغناطیسی، کنترل سرعت تبدیل فرکانس یا کنترل سرعت مکانیکی را می توان با توجه به تقاضای واقعی برای کنترل سرعت انتقال انتخاب کرد.

زنجیر و صفحه زنجیره ای:

 زنجیر به طور کلی از زنجیر صفحه منحنی ویژه با گام بزرگ استفاده می کند که دارای استحکام بالا و مقاومت در برابر سایش خوب است و می تواند کشش قوی را فراهم کند. صفحه زنجیره ای از مواد مختلفی مانند فولاد ضد زنگ، فولاد کربنی، پلاستیک های مهندسی و غیره ساخته شده است که می تواند با توجه به ویژگی های مواد منتقل شده و محیط استفاده انتخاب شود و شکل و اندازه آن دارای مشخصات مختلفی برای پاسخگویی به نیازهای مختلف انتقال است.

ریل راهنما:

 به طور کلی از فولاد ناودانی یا فولاد تیرآهن ساخته شده است، راهنمایی و پشتیبانی را برای صفحه زنجیره ای و زنجیر فراهم می کند تا اطمینان حاصل شود که در حین کار موقعیت پایداری را حفظ می کنند، تا انتقال مواد روان شود.

دستگاه کشش:

 برای تنظیم کشش زنجیر استفاده می شود تا از کشش مناسب زنجیر در حین کار اطمینان حاصل شود، تا از شل شدن بیش از حد زنجیر برای لغزش یا پریدن دندان ها یا سفت شدن بیش از حد برای افزایش مقاومت در برابر دویدن و سایش تجهیزات جلوگیری شود.

دستگاه های جانبی:

 شامل لامپ های فلورسنت، فن های برقی، لوله های هوا با اتصالات سریع، تابلوهای طراحی فرآیند، جعبه ابزار با پریزهای برق 220 ولت و غیره، و همچنین می توان با توجه به الزامات فرآیند جعبه قطعات، سرسره خط، براکت ایستگاه کاری، پایه قابل تنظیم و غیره تنظیم کرد تا راحتی را برای تولید و بهره برداری فراهم کند.

اصل کار:

زنجیر توسط دستگاه محرک به گردش در ریل راهنما هدایت می شود و صفحه زنجیره ای که روی زنجیر ثابت شده است همراه با آن حرکت می کند، در نتیجه قطعات کار را می کشد و می کشد تا حرکت انتقال صفحه را انجام دهد و انتقال مواد را بین ایستگاه های کاری مختلف محقق می کند تا هدف فرآیند تولید حاصل شود. خط مونتاژ حالت مونتاژ ترکیبی را اتخاذ می کند، تعداد ایستگاه های کاری را می توان با توجه به الزامات فرآیند تنظیم کرد و ایستگاه های کاری مجهز به پریزهای برق، جعبه ابزار، جعبه مواد و غیره هستند که کل فرآیند تولید را سریع و منظم می کند.
